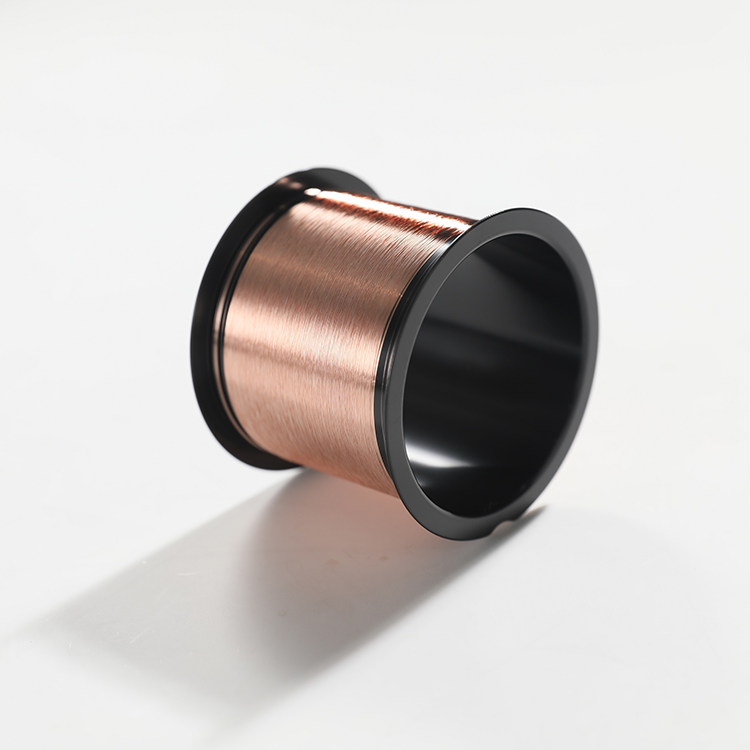

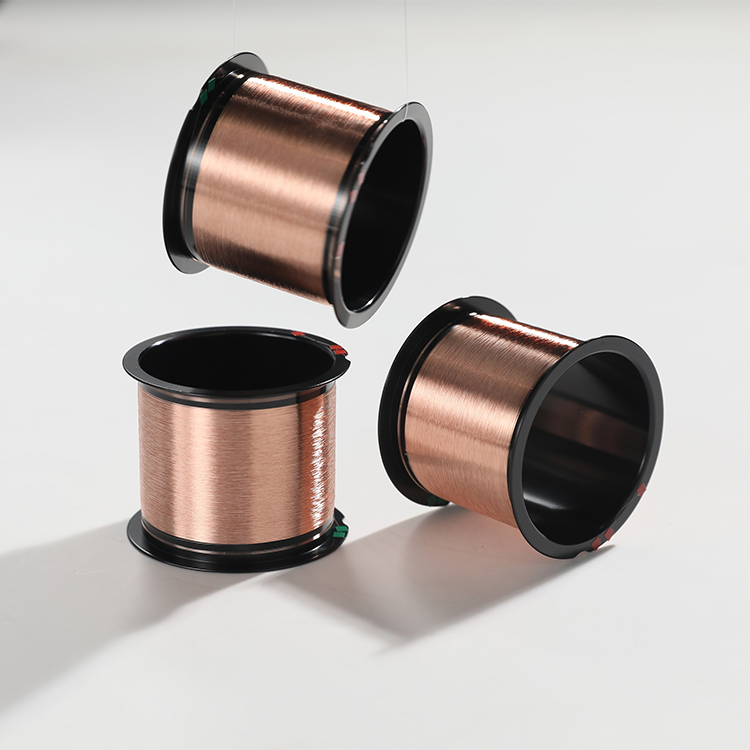

Pure Kupferdraht (Bonded Copper Wire)

Der reine Kupferdraht wird aus 4N Hochreines Kupfermaterial durch Hinzufügen von Spurenelementen hergestellt. Es hat niedrige Kugelhärte und Drahthärte, ausgezeichnete elektrische und thermische Leitfähigkeit und gute Oberflächen-Antioxidationsleistung.

Kupfer Bonding Wireist

Typ	φ Durchmesser ±1% um	Breaking Load BL(gf)	Verlängerung EL(%)	Länge Meter
Reine Kupferdraht	18 (0,7 km)	5 bis 8	5 bis 15	von 500/1000
	20 (0,8 Mio)	6 bis 10	5 bis 15	von 500/1000
	23 (0,9 km)	8 bis 13	7 bis 17	von 500/1000
	25(1,0 Meilen)	9 bis 15	7 bis 17	von 500/1000
	30 (bis zu 1,2 km)	14 bis 19	11 bis 21	von 500/1000

Pure Copper Wire (Bonding Copper Wire):

φNiedrigste Kosten: Im Vergleich zu Golddrahtbindung ist der Preis von Kupfer relativ billig, was die Produktionskosten von Branchen wie Halbleiterverpackung erheblich reduzieren kann.0,020 mm können im Vergleich zu einem Golddraht um ca. 63% gespart werden.

Ausgezeichnete mechanische Eigenschaften: Bindungs Kupferdraht hat eine hohe Verlängerungsrate und Bruchkraft. Die hohe Bruchkraft ermöglicht es dem Kupferdraht, höheren Stress standzuhalten, und die hohe Verlängerungsrate ermöglicht es dem Kupferdraht, während des Bindungsprozesses eine gute Bogenform zu bilden, die das Phänomen des Drahtkollapses vermeiden und die Zuverlässigkeit des Geräts verbessern kann.

mitGute elektrische und thermische Leitfähigkeit: Kupfer hat eine hohe elektrische Leitfähigkeit mit einem relativ niedrigen Widerstand von 1,6/cm. Seine elektrische Leitfähigkeit ist fast 40% höher als die des Goldes und fast doppelt so hoch wie die des Aluminiums. Beim Tragen des gleichen Stroms ist der Querschnitt des Kupferdrahtes kleiner. Seine Wärmeleitfähigkeit ist auch etwa 20% höher als die des Goldes. Die Verringerung des Durchmessers des Schweißdrahtes ist günstiger für die Wärmeverteilung. Darüber hinaus ist der Wärmeausdehnungskoeffizient des Kupferdrahtes höher als der des Golddrahtes und der Stress am Schweißgelenk ist niedriger, wodurch die Möglichkeit eines Halsbruchs des Schweißgelenks in der späteren Phase reduziert wird.

Gute Bindungsleistung: Während des Bindungsprozesses hat der Kupferdraht eine gute Adhäsionsleistung mit dem Chip und dem Substrat.Darüber hinaus ist die Wachstumsrate der intermetallischen Verbindung im Kupferdrahtschweißgelenk deutlich niedriger als im Golddrahtschweißgelenk.Der Kontaktwiderstand ist niedrig und weniger Wärme wird erzeugt, was die Bindungsstärke und die Schweißzuverlässigkeit verbessern kann.

Anwendungsbereiche von Pure Copper Wire:

Halbleiterverpackung: Es ist ein häufig verwendetes internes Bleimaterial in der mikroelektronischen Verpackung von Halbleiter-diskreten Geräten, integrierten Schaltungen usw. und wird verwendet, um die elektrische Verbindung zwischen dem Chip und dem Blei-Rahmen zu realisieren.

Bei der Herstellung von elektronischen Komponenten wie Widerständen, Kondensatoren und Induktoren wird es verwendet, um die Elektroden und Pins der Komponenten zu verbinden, um den normalen Betrieb der Komponenten zu gewährleisten.
